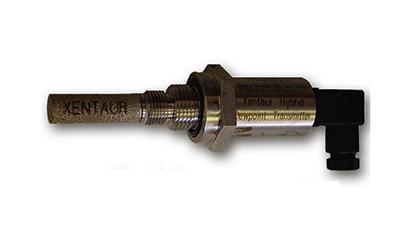

HDT防爆型露點變送器

美國深特作為一家專業分析檢測儀器公司至今已有25年的歷史，為全球客戶提供滿意的分析檢測儀器和專業的解決方案。公司擁有一支專業的技術團隊為全球經銷商，終端客戶提供選型、配置服務及產品技術支持。深特公司的產品線覆蓋石油化工，能源，環保，制藥，半導體及塑料制品行業的應用。

深特公司HDT型產品是一款獨特設計的二線制防爆型露點變送器可以檢測氣態或者液態烴類介質中的露點值。

方石亞盛作為美國深特中國區銷售中心和售后服務中心，具有足夠的備品備件，能及時解決調試和使用過程中出現的技術問題。同時公司擁有一批經驗豐富、強大的高科技專業人才，為用戶提供從系統集成，配置到設備安裝、調試、應用及維修服務等全過程的技術支持。我們將以飽滿的熱情真誠地為您提供滿意的服務!

特點

HDT防爆型二線制露點變送器產品特點

采用HTF?傳感器技術

體積小巧

可用于檢測液態烴類介質中的露點值

溫度補償式標定

支持HART協議信號傳輸

支持4-20mA模擬信號傳輸

HDT防爆型二線制露點變送器應用領域

空氣干燥器的監控與控制

壓縮空氣質量檢測(ISO 8573)

塑料干燥器

天然氣處理，運輸及配送

液態烴類露點檢測

HDT防爆型二線制露點變送器產品介紹

HTF?高電容氧化鋁傳感器

HDT采用Xentaur公司的薄膜(HTF?)高電容氧化鋁傳感器，其測量范圍-60°C至30°C(-76°F至86°F)(dp)。HTF?提供一定程度的精度、響應速度和穩定性，是傳統鋁氧化物或聚合物傳感器無法提供的。

XTR-60型傳感器設計用于艱苦環境、高壓甚至液體測量。該傳感器不受凝結和液態水的影響;一旦干了，它將重新測量而無需校準。

HART兼容變送器

HDT是一款HART(程變換器協議)兼容露點變送器，提供兩線制供電的數字模擬輸出。它安裝在直徑32毫米的不銹鋼管內，總長度136毫米，包含工業標準的9.4毫米4針連接器。這使得HDT成為世界上的循環動力露點變送器。

模擬輸出回路

該儀器從電源得到4-20毫安信號。4-20毫安信號對工廠的程序單元是線性的，比如°C(dp)有一個0.1°C(dp)的輸出分別率，以較高者為準。輸出范圍是可編程的。

數字輸出回路

該儀器通過調節4-20毫安環線，可以提供一個數字輸出。這個接口由HART(程變換器協議)定義的。在數字模式下，HDT可以遠程操作，而且露點溫度可以讀取。在數字模式下，多個單元可以作為一個多通道儀器在同一個循環電纜上操作。這樣的配置下，每個HDT配置一個固定的4毫安信號，獨立于測量露點。

內置報警

HDT通過一個數字輸出針腳，提供了一個工廠可編程露點報警信號。此外,繼電器或外部設備可以通過模擬或數字循環操作。

連接

HDT的接口有14mm X 1.25mm線程和統一的3/4"-16線程。它也適合其它線程形式，請參考規范。HDT使用價格低廉的雙芯電纜做長距離連接。

測量精度/穩定性

HDT變送器使用多點刻度表，該刻度表為溫度提供補償露點，從-10°C至70°C(14°F至158°F)。因此，HDT變送器能在它所有量程之內提供準確的露點測量，甚至惡劣條件下。

HDT防爆型二線制露點變送器技術規格

HDT規格參數

HDT是一款適用于HART(程變換器協議)的循環動力露點變送器。

外殼：不銹鋼，防水罩

尺寸&重量：32毫米(直徑)x 136毫米(長度)，包含傳感器和連接器;227克

壓力操作范圍：34bar(500psig).可選:340bar(5,000psig)

可操作溫度：-30°C至85°C(-22°F至185°F)

機械連接：14mm x 1.25mm和3/4”-16螺紋

電氣連接：工業標準9.4毫米4針腳連接器。IP65(IP66或IP67可選)

電纜：兩芯線，總長大于1500米，符合CE要求

電源要求：5至28VDC，反極性保護，該儀器采集4-20毫安信號取決于被測露點

輸入分辨率：0.1°C(dp)

指示燈：無

單位：出廠設置為°C(dp),°C(t),°F(dp),ppmV,LBS H2O/mm scf,gm H2O/M3, ppmW，蒸汽壓力

控制：HART界面，用戶選項存儲在電可擦只讀存儲器

輸出：模擬和數字輸出同時可用。

A.4-20毫安信號由儀器電源供應。4-20毫安信號對單位是線性的，量程可調。輸出分辨率為0.1Cdp或~0.25uA，以較高者為準。

B.該儀器通過調制4-20毫安環線，提供數字輸出。界面由HART定義。在數字模式下，HDT能遠程操作而且氣溫露點可讀取。在數字模式下，多個單元可以作為一個多通道儀器在同一個循環電纜上操作。這樣的配置下，每個HDT配置一個固定的4毫安信號，獨立于測量露點。

報警：4-20毫安信號被外部設備用來操作繼電器。此外，一個出廠(或特殊用戶)設置的數字模擬輸出針腳提供露點報警顯示。

隔離：傳感器連接電流，但和變送器外殼、安裝線程隔離

保修：1年

露點傳感器元件XTR-60規格

類型：超薄膜高電容氧化鋁傳感器

露點范圍：-60°C至30°C(-76°F至86°F),其它量程可選

電容：15nF至200nF

精度：±2°C (±3.6°F)

重復性：±0.2°C (±0.36°F)

溫度范圍：-10°C至70°C(14°F至158°F)

樣本流速范圍：(線性速度@1atm)：靜態100米每秒

存儲溫度：-40°C至80°C(-40°F至176°F)

校準方法：NIST/NPL可追蹤的多點校準表，附有滿量程的溫度補償

認證/分類

符合CE電磁兼容性認可的實驗室檢測和認證。

Class I,II,III,Division 1,Groups A,B,C,D,E,F,G T640°C環境;T4在85°C環境

Class I, Zone 0, AEx ia IIC T6 (-20≤Ta≤40°C); T4 (-20≤Ta≤85°C)

NI Class I, Division 2, Groups A, B, C & D;適合Class II, Division 2, Groups E,F & G;Class III, Division 2

NEMKO認證

II 1 GD ATEX EEx ia IIC T6 EEx nA IIC T6
